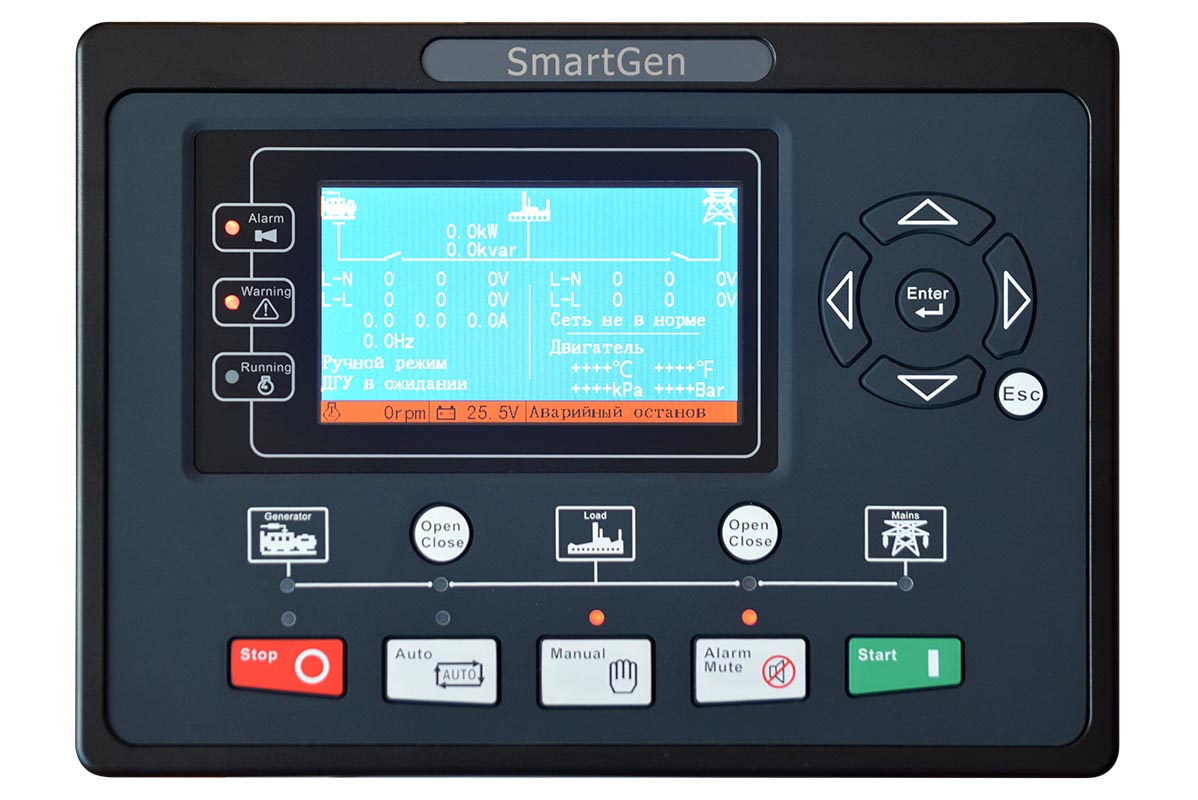

| Контроллер HGM9320MPU используется для организации управления и контроля рабочих параметров ДГУ, включая такие функции как запуск/останов ДГУ в автоматическом режиме, измерение рабочих параметров ДГУ, функций защиты оборудования, а также для осуществления функций дистанционного управления, дистанционного мониторинга и удаленного взаимодействия.
Контроллер оснащен большим жидкокристаллическим дисплеем (ЖКД) и многоязычным интерфейсом взаимодействия (китайский, английский или другие языки).
Контроллер HGM9320MPU построен на базе 32-битного микроконтроллера и способен выполнять точное измерение значений рабочих параметров ДГУ, регулировку значений параметров, временных уставок, поровых значений параметров и др.
Основные параметры могут быть настроены с лицевой панели контроллера, а доступ ко всем настройкам параметров осуществляется с помощью ПК (посредством USB порта). Настройка и мониторинг значений параметров может также осуществляться по порту RS485. Контроллер может использоваться для решения широкого круга задач управления ДГУ, обладает компактным дизайном, улучшенной схемотехникой, простым подключением и высокой надежностью.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Промышленный 32-битный SCM микроконтроллер, построенный на базе ARM-архитектуры, с высокой степенью интеграции элементов и высокой степенью надежности;
- TFT жидкокристаллический дисплей разрешением 480x272 с подсветкой, устойчивый к воздействию погодных факторов и появлению царапин;
- Многоязычный интерфейс взаимодействия (включая русский);
- Лицевая панель и кнопки управления контроллера выполнены из силиконовой резины для возможности применения в условиях высоких температур окружающей среды;
- Порт RS485, позволяющий осуществлять дистанционное управление, дистанционный мониторинг, удаленное взаимодействие по протоколу ModBus (необходим порт RS485);
- Функция передачи SMS (Short Message Service) сообщений. В случае возникновения аварийной ситуации в ДГУ, контроллер может автоматически отправить короткие сообщения посредством SMS сообщений максимум на 5 телефонных номеров. Помимо этого, посредством передачи SMS сообщений может осуществляться контроль за техническим состоянием ДГУ (необходим порт GSM);
- Подходит для применения в 3-фазных 4-проводных, 3-фазных 3-проводных, 1-фазных 2-проводных и 2-фазных 3-проводных системах напряжением 120/240 В и частотой 50/60 Гц;
- Выполнение измерений и отображение значений линейных напряжений, силы тока, мощности и частоты тока как для ДГУ, так и для сети электроснабжения;
- Применительно к сети электроснабжения, контроллер выполняет функции контроля за повышенным и пониженным напряжением, повышенной и пониженной частотой тока, обрывом фазы и нарушением последовательности чередования фаз;
- Применительно к ДГУ, контроллер выполняет функции контроля за повышенным и пониженным напряжением на выходе генератора, повышенной и пониженной частотой тока, обрывом фазы, нарушением последовательности чередования фаз, обратной мощностью, перегрузкой по току;
- 3 фиксированных аналоговых датчика (температуры, давления масла и уровня топлива);
- 2 программируемых датчика, которые могут быть настроены как датчик температуры, датчик давления масла или датчик уровня топлива;
- Выполнение измерений и отображение рабочих параметров двигателя;
- Функции защиты: запуск/останов ДГУ в автоматическом режиме, управление АВР (Автомат Ввода Резерва), функции индикации состояния аварии и функции защиты оборудования ДГУ;
- Все выходные порты устройства являются релейными;
- Настройка параметров: значения параметров могут быть изменены и сохранены во внутренней FLASH памяти, что исключает их потерю в случае пропадания напряжения в цепи питания контроллера; большинство из параметров могут быть изменены с лицевой панели контроллера, а все параметры могут быть изменены с помощью ПК посредством портов USB или RS485;
- Возможность выбора кривых срабатывания для датчиков температуры, давления масла, уровня топлива как из числа предложенных системой, так и определенных пользователем;
- Широкий диапазон напряжений питания в диапазоне 8~35 В (постоянного тока), соответствующий самым разнообразным значением напряжениям аккумуляторных батарей;
- Журнал событий, часы реального времени, запуск/останов ДГУ по расписанию (возможна настройка запуска ДГУ в течение дня/недели/месяца как под нагрузкой, так и без нее);
- Возможность описания спец. алгоритмов, выполняющих необходимую пользователю функцию;
- Функция напоминания о необходимости проведения тех. обслуживания. Имеется возможность определения вида действия (выдача предупреждения на экран или останов ДГУ) в момент наступления времени проведения тех. обслуживания ДГУ;
- Степень защиты IP55 вследствие наличия в конструкции контроллера резинового уплотнения между корпусом контроллера и корпусом пульта управления ДГУ;
- Использование цифрового принципа регулировки параметров вместо ставшего привычным аналогового (с использованием потенциометров), что делает процесс регулировки параметров более надежным и устойчивым;
- Металлические клипсы крепления контроллера для возможности использования контроллера в условиях высокой температуры окружающей среды;
- Модульная конструкция, корпус из самозатухающего ABS пластика, разъединяемые соединительные клеммы, компактный дизайн, простой монтаж;
- Счетчик моточасов и счетчик выработанный электроэнергии;
- Может использоваться на насосных агрегатах и как устройство индикации.
|
Гарантия, срок (мес) | 12 |
Напряжение (В) | 8 - 35 |
Язык интерфейса контроллера | русский |
Артикул | 490035 |
Выбор режима измерения | да |
Интерфейс USB | да |
Интерфейс RS-232 | нет |
Функция задержки запуска | да |
Функция задержки останова (для охлаж. двигателя) | да |
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 15 .. 360 |
Интерфейс RS-485 (ModBUS RTU) | да |
Диап. вх. напр. пер. тока для 1-фаз 2-пров(В) | 15 .. 360 |
Диапазон рабочих температур (°C) | -25 .. +70 |
Габаритные размеры (Д;Ш;В; мм) | 237х172х45 |
Интерфейс Ethernet | нет |
Счетчик часов наработки | да |
Количество подключаемых датчиков | 13 |
Потребляемая мощность, Вт | 4 |
Индикация температуры охлаждающей жидкости | да |
Сигнал тревоги - неудачный запуск ДГУ | да |
Индикация давления масла | да |
Сигнал/останов ДГУ от датчика темп ОЖ | да |
Индикация коэффициент мощности (cosφ) | да |
Сигнал/останов ДГУ от датчика давл масла | да |
Индикация напряжения аккумулятора (В) | да |
Сигнал/останов ДГУ от датчика оборотов двиг | да |
Индикация активной мощности по 3ф. (кВт) | да |
Звуковой сигнал общей аварии | да |
Индикация мощности (кВт) | да |
Сигнал тревоги - общее предупреждение | да |
Индикация суммарной активной мощности (кВт) | да |
Сигнал тревоги - показатель низкого уровня топлива | да |
Индикация суммарной реактивной мощности (кВАр) | да |
Сигнал тревоги/останов ДГУ - Общая неисправность | да |
Счётчик выработанной электроэнергии (кВт/ч) | да |
Контроль напряжения АКБ | да |
Индикация последовательности чередования фаз | да |
Контроль напряжения зарядного генератора | да |
Индикация температуры масла | нет |
Индикация уровня топлива в баке | да |
Индикация силы тока | да |
Журнал событий | да |
Индикация числа оборотов двигателя | да |
Останов по низкому напряжению | да |
Частотомер | да |
Класс защиты | IP55 |
Комплектация | упаковка, крепёж, паспорт, контроллер |
Масса, кг | 0.8 |
Артикул | 490035 |
